Materialdaten

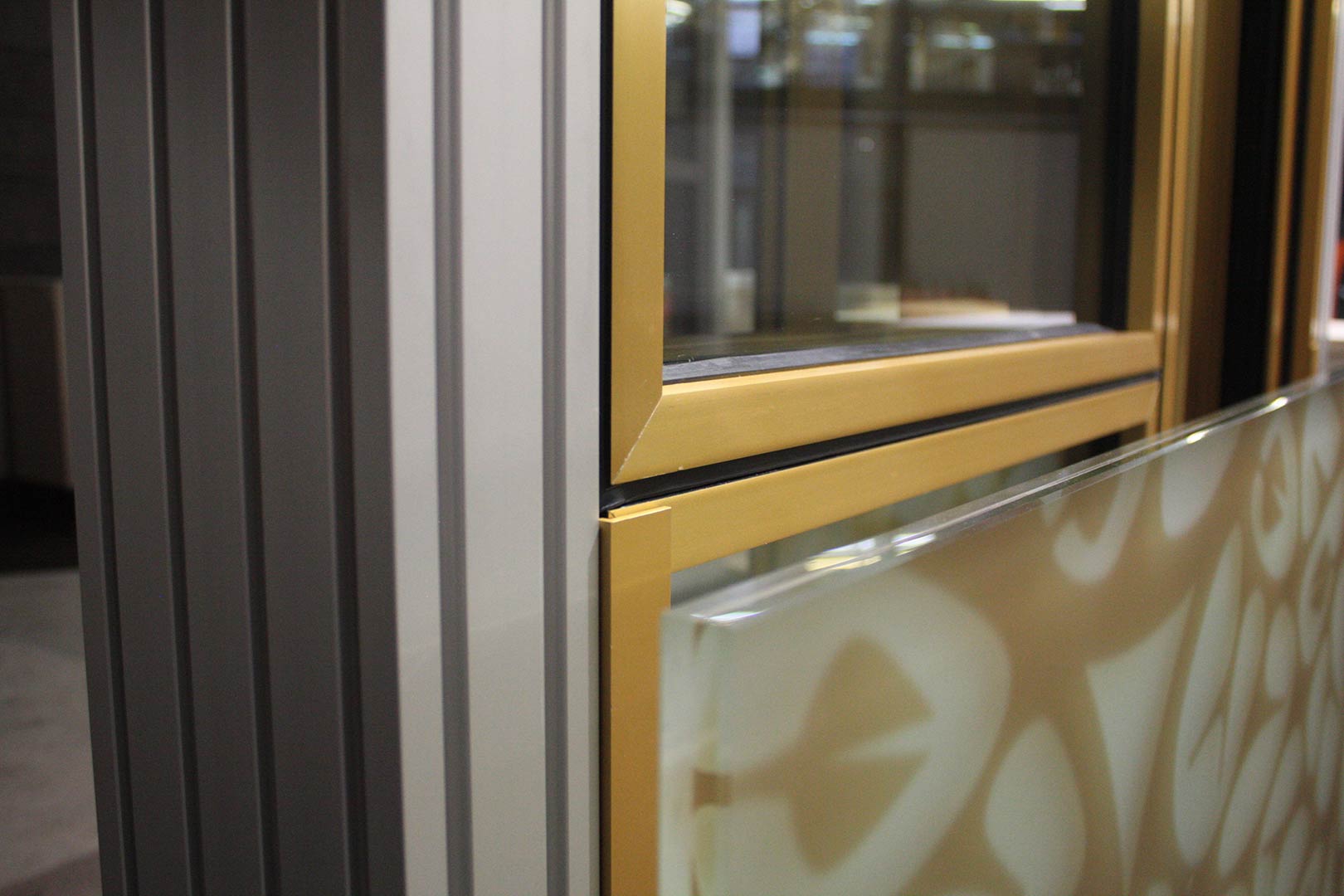

Elementfassade WICTEC EL60,
Systembreite 60 mm

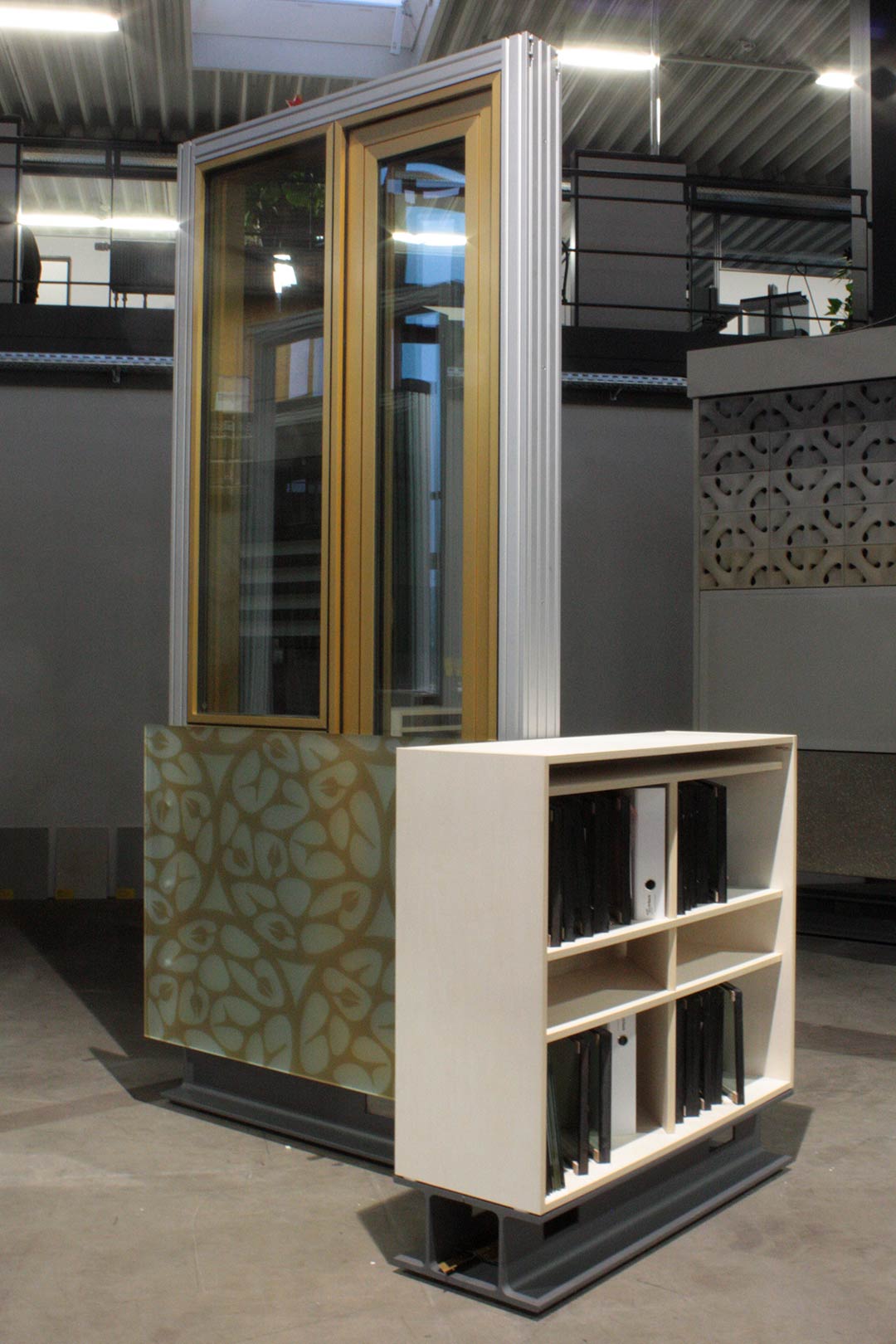

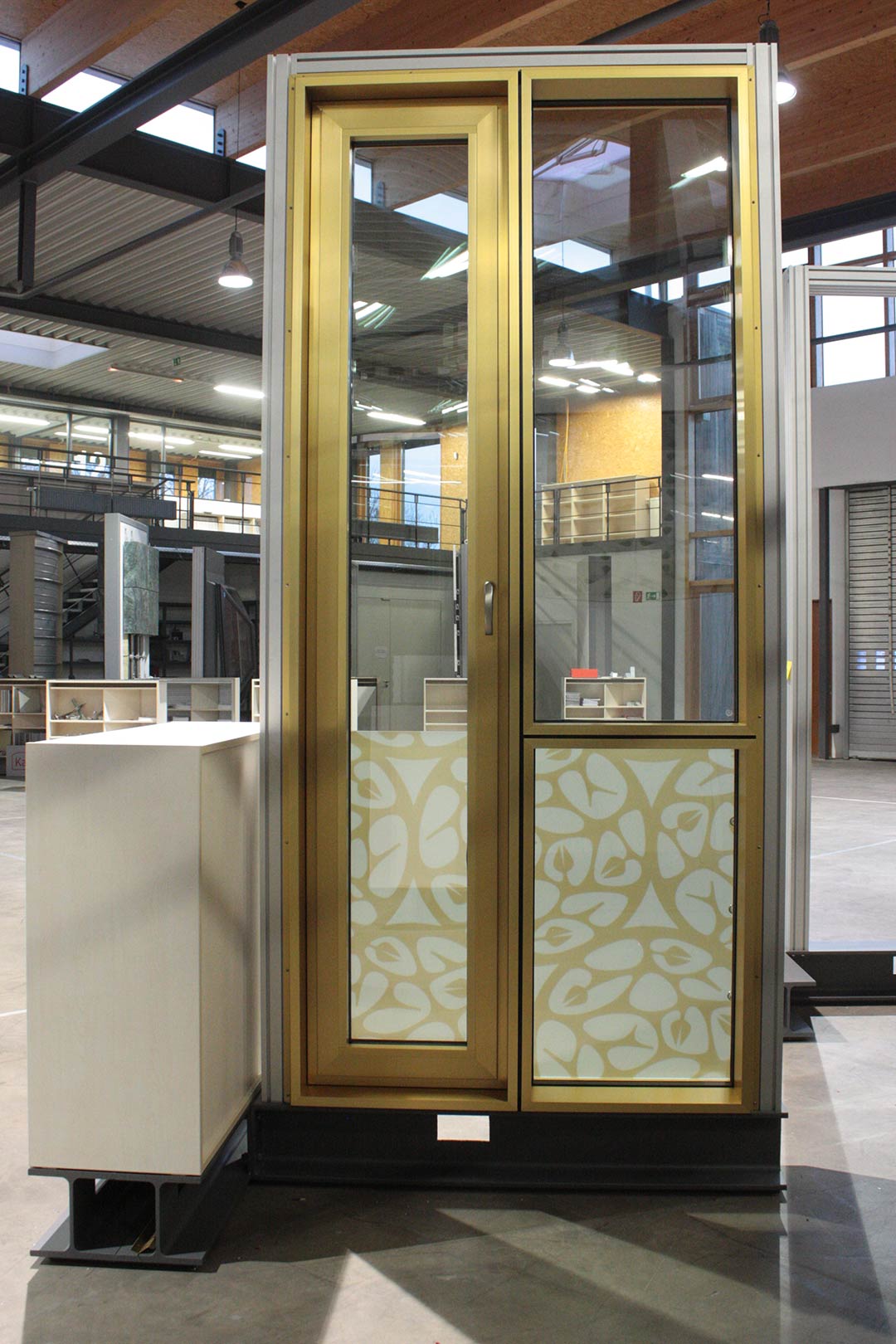

• WICTEC EL60 Fassadenelement im Werk komplett mit Verglasungen vorgefertigt,
  Elementbreite 1180 mm x Elementhöhe 2690 mm

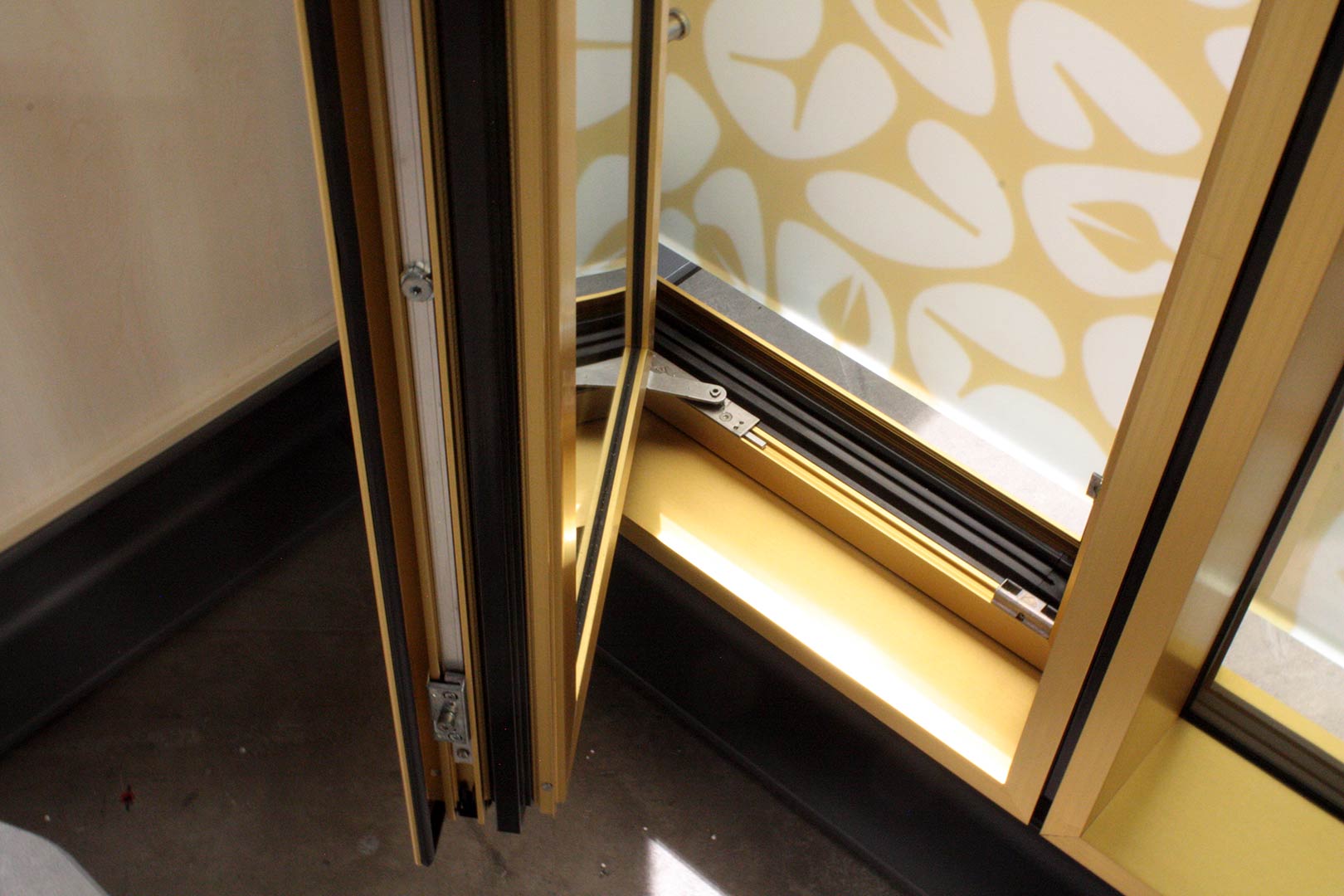

• Drehflügelfenster mit Einspannblendrahmen,
  Serie WICLINE 77
• Brüstungsscheibe aus Glas

Verglasung
Festverglasung und Fensterflügel, 3-fach Isolierverglasung, 36 mm

• Außen 6 mm ESG-H SELEKT T
• SZR 12 mm (KR 90)
• 12 mm Eurowhite (eisenoxidarm)
• SZR 10 mm (KR 90)
• Innen 4 mm ZERO (Float)

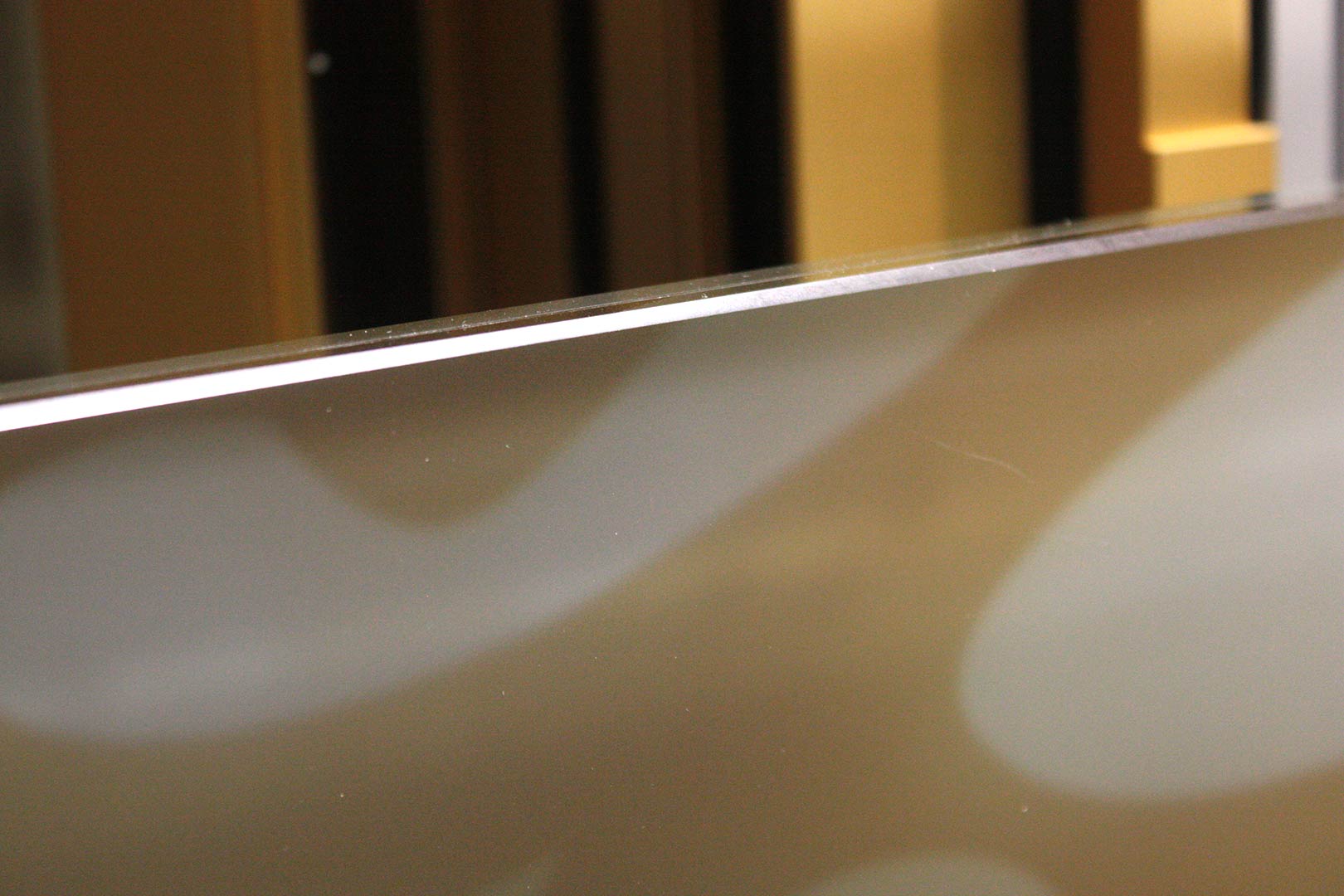

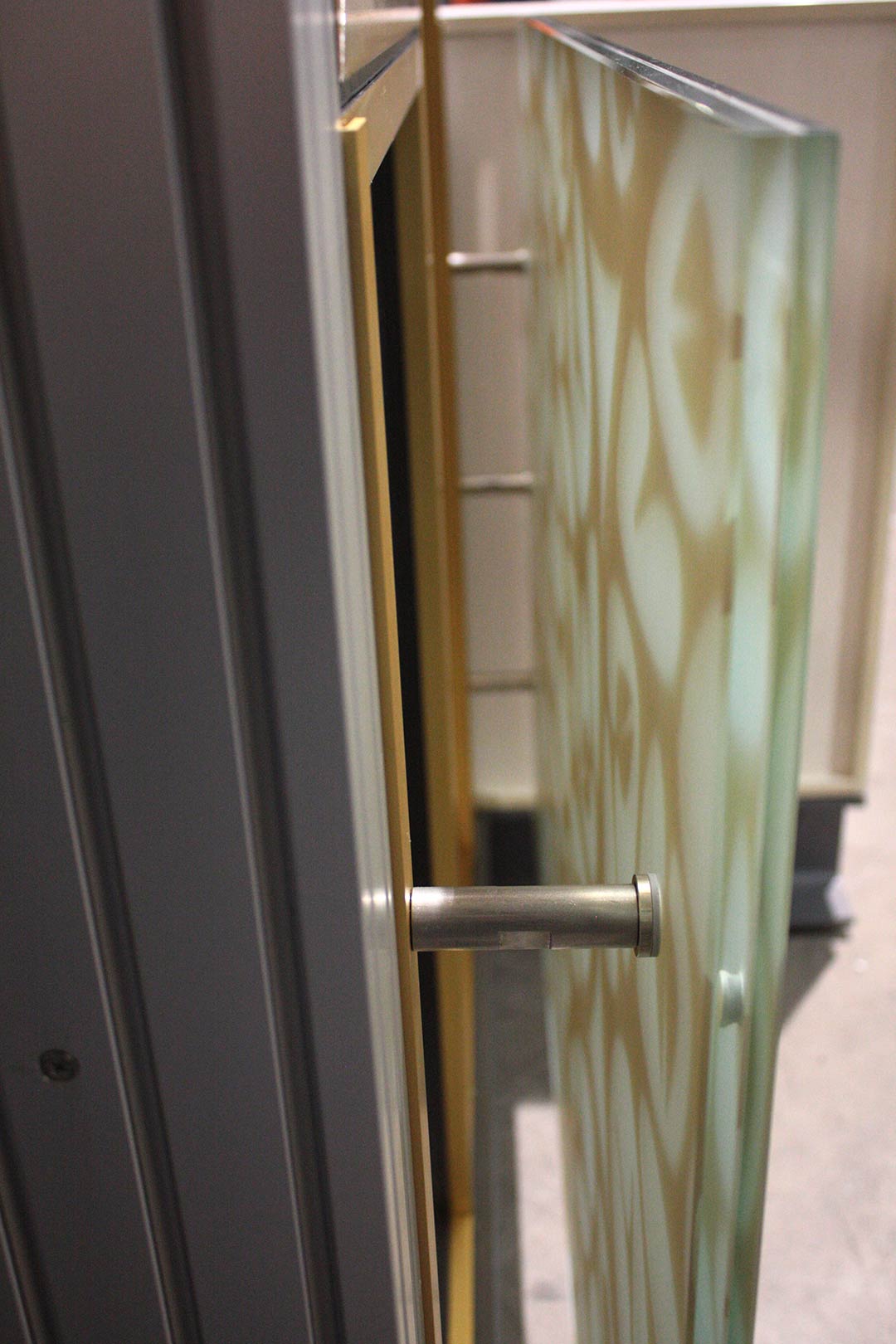

Brüstungsscheibe

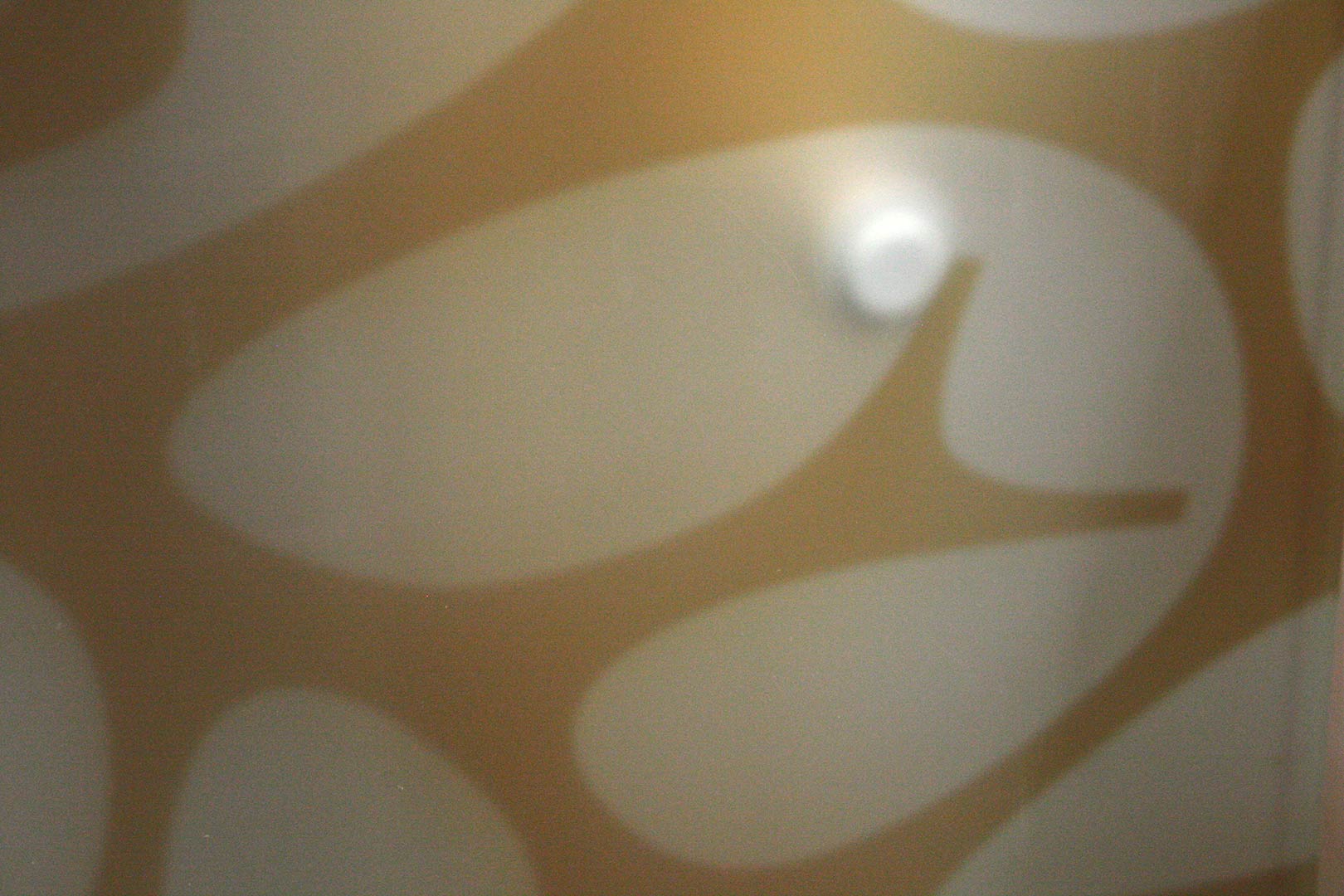

• VSG aus 2 x ESG-H mit Lars Contzen Decor Nature Circles, Kanten überpoliert und 6 x SWISSANCHOR
• Außen ESG-H Euroflat 8 mm,
  Colorprint Nature Circles 0,76 PVB klar (Goldtöne)

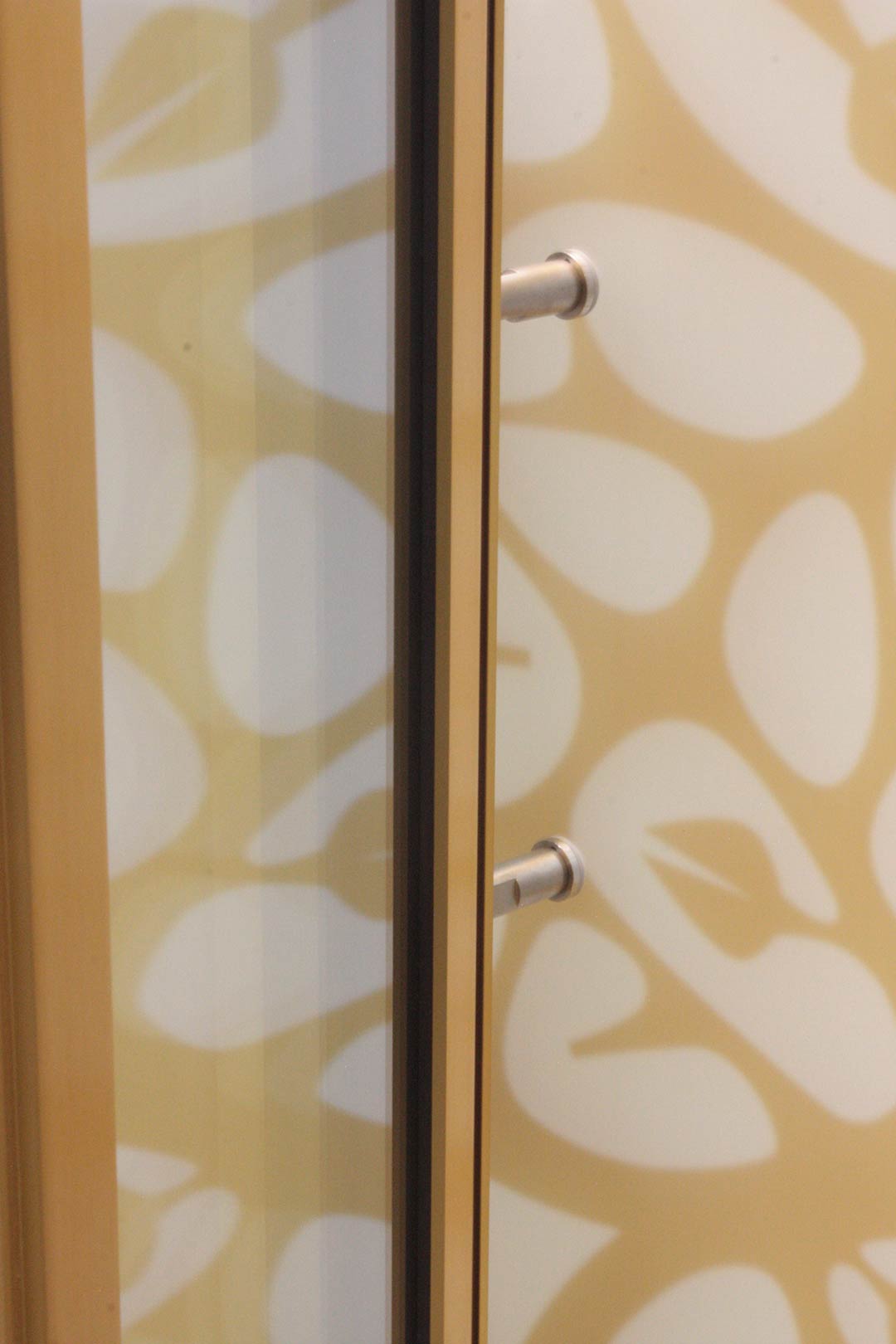

• Innen ESG-H Eurowhite 10 mm mit SWISSANCHOR, Hinterschnittbohrung in der inneren Scheibe hinter der Mattfolie

Befestigungn
Befestigung der fertigen Elemente am Bau erfolg durch Einhängen in vorher ausgerichtete Fassadenanker.

Beschichtung

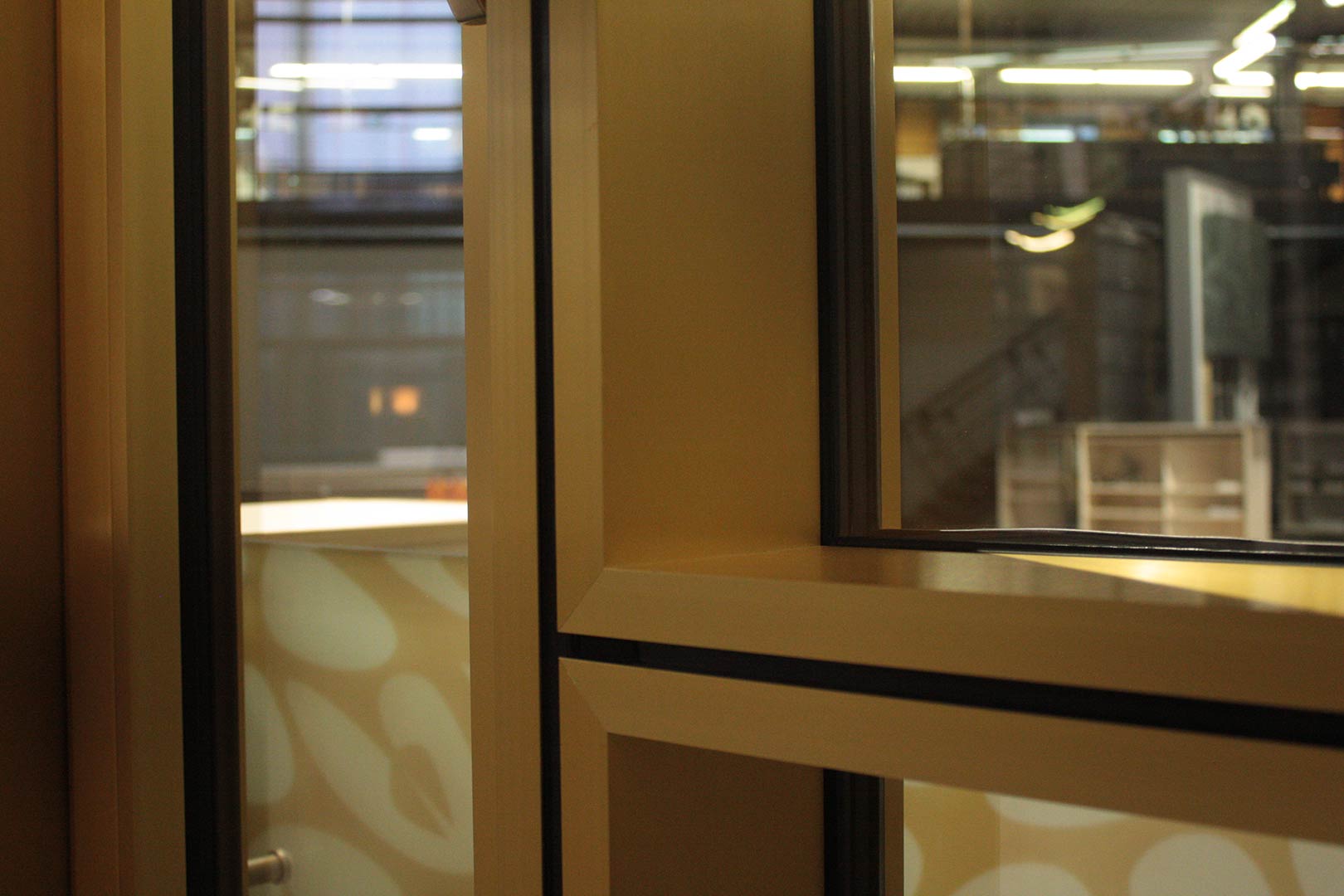

Oberfläche gebürstet (E2),
Farbe EV 3 Körnung 240 (Gold)

Besonderheiten
Elementgrößen max. bis 2800 mm Breite und 3500 mm Höhe, ohne Mittelpfosten bis 1500 mm Breite, schlanke Ansichtsbreiten von nur 60 mm innen und außen
